Für Lösch­anlagen mit Wand­hydranten in hohen Ge­bäu­den wird oft eine so­ge­nannte Druck­zonen­rege­lung durch Rege­lung des Pumpen­aus­gangs­drucks emp­fohlen.

Der eher ge­ringe Montage­auf­wand spricht da­für, doch ins­be­son­dere in Hoch­häusern sollte auch die Sicher­heit nicht zu kurz kommen.

• Eine steuerungs­tech­nische Begren­zung zur Druck­zonen­regelung ist nicht aus­reichend, da die Betriebs­sicher­heit auch in einem even­tuellen Stör­fall er­halten bleiben muss (gem. DIN 14462)!

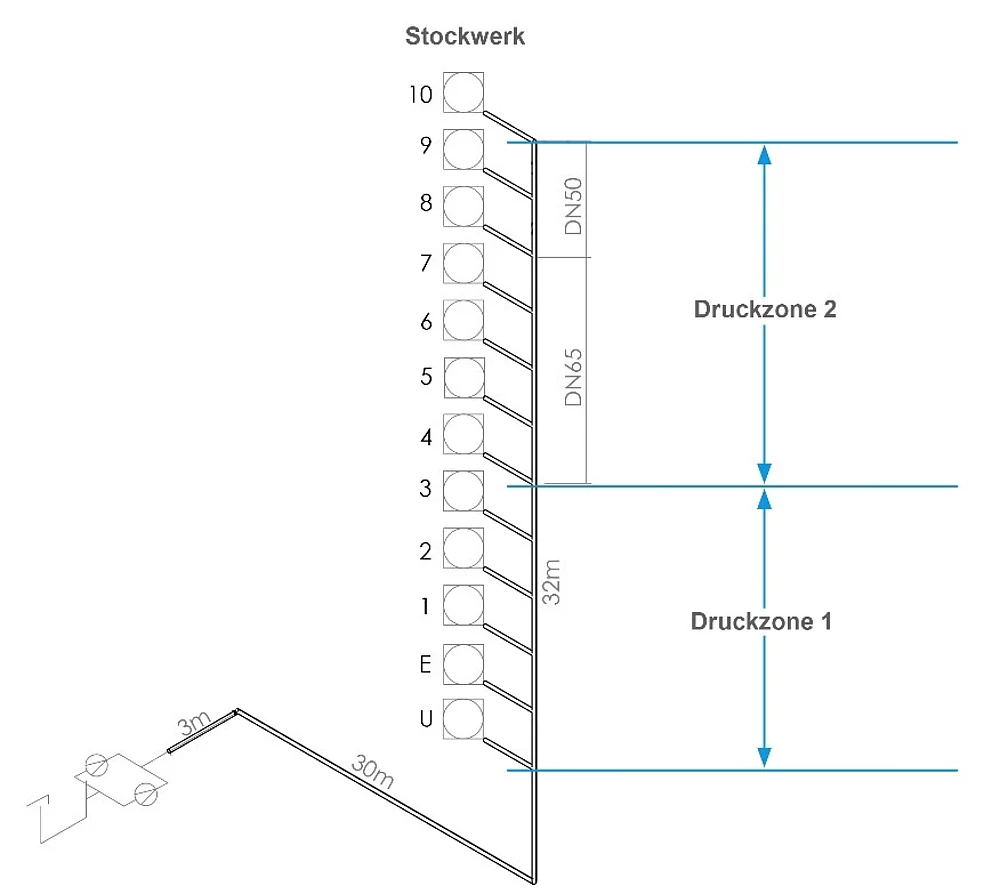

Wird über einen Wand­hy­dran­ten Lösch­­wasser ent­nom­men, müssen die Drücke an allen Ven­ti­len der Lösch­anlage (also auf jeder Ebene des Ge­bäu­des) den An­for­de­run­gen nach DIN 14462 ent­sprechen. Das heißt u. a., sie dürfen die vor­ge­schrie­benen Druck­werte (MPa) weder über- noch unter­­chrei­ten. Bei einer Druck­zo­nen­rege­lung (z. B. durch Bypass- oder Dreh­zahl­rege­lung) wird die Pumpen­leis­tung für das Lösch­wasser stets auto­ma­tisch der Druck­zone an­ge­passt, in der der Druck aus­ge­löst wird.

Das be­deutet: Wird das Ventil eines Wand­hy­dran­ten im Erd­ge­schoss (Druck­zone 1) ge­öff­net, regelt die Steue­rung den Pumpen­aus­gangs­druck he­run­ter, um die vor­ge­ge­benen Drücke an dieser Ent­nah­me­stelle ein­zu­halten. In der Druck­zone 1 wird auf­grund der nie­dri­gen Ge­bäu­de­höhe nur der geringe Druck be­nötigt.

Wird da­ge­gen ein Ventil im 10. Stock­werk ge­öffnet, ist die Pumpen­leis­tung sehr hoch, damit das Lösch­wasser dort oben – in Druck­zone 2 – den not­wen­di­gen Druck er­reicht. Dieser hohe Druck liegt dann na­tür­lich auch in der da­runter liegen­den Zone 1 an – wo er für die eine Lösch­wasser­ent­nahme viel zu hoch wäre. Der Vor­teil die­ser Vor­gehens­weise: Es wird nur eine Steig­lei­tung be­nötigt, um den je­weils er­for­der­li­chen Druck an den ein­zel­nen Ent­nah­me­arma­turen zu regeln; ein eher geringer Montage­aufwand.

Brandschutz­fach­be­triebe, wie die Minimax Mobile Services, berech­nen be­reits in der Plan­ungs­phase die in den An­la­gen auf­tre­ten­den Drücke und unter­stüt­zen so die TGA-Planer da­bei, eine sichere An­la­ge zu konzi­pieren.

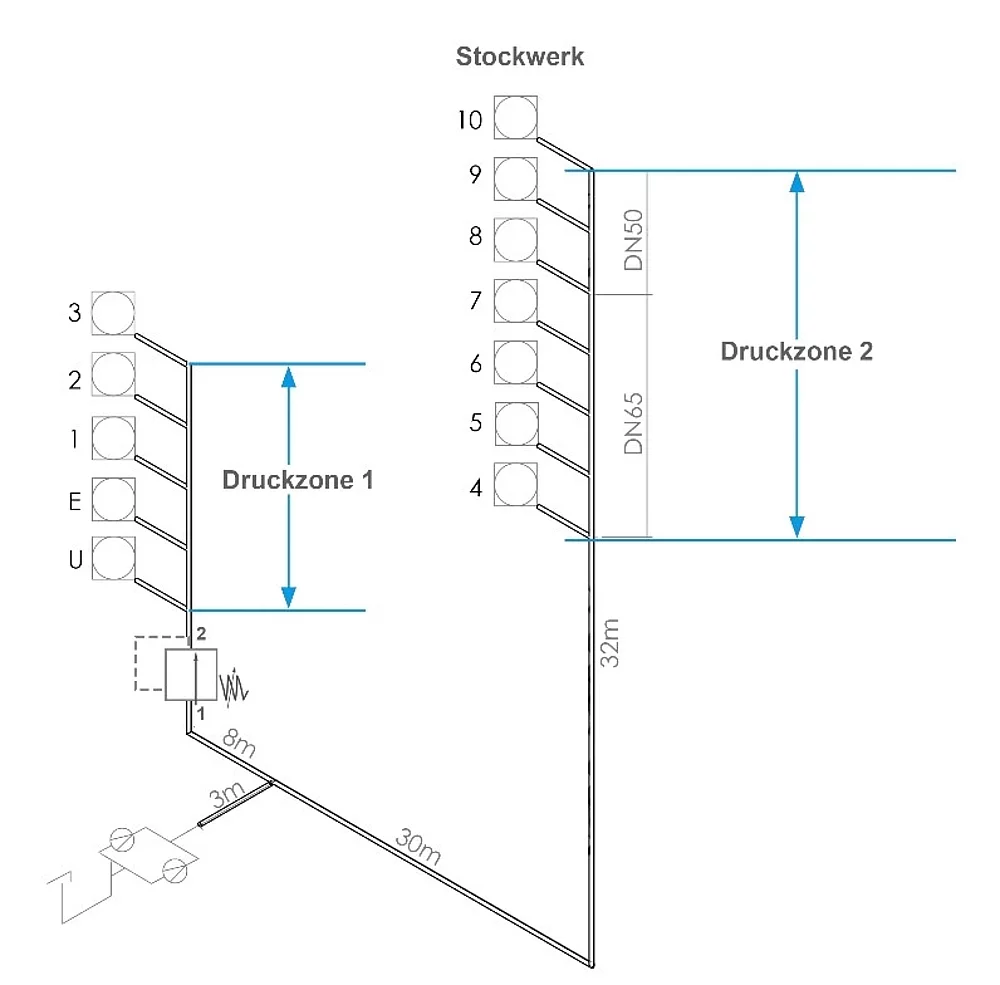

Die Lösch­anlage sollte so aus­ge­führt sein, dass für jede Druck­zone ein eige­ner Strang in­stal­liert wird. So kann sicher­ge­stellt werden, dass beim Öffnen weiterer Ventile nur ge­ringe Druck­schwan­kun­gen ent­stehen.

• Da­mit wird der DIN 14462 ent­spro­chen, wo­nach sich nach Ein­schal­ten der Lösch­was­ser­pumpe an allen Schlauch­anschluss­ventilen der vor­ge­ge­bene Druck (nach Tabelle 2 der Norm) ein­stellen muss.

Um auch den Druck in den hydrau­lisch dichter an der Pumpe liegen­den Etagen zu re­du­zieren, werden Druck­regel­ventile ein­ge­setzt. Diese müssen den An­for­der­ungen gem. DIN 14462 ent­sprechen. So sollten druck­tra­gende Ge­häuse­teile aus nicht­brenn­baren Ma­te­ria­lien be­ste­hen und die Arma­tur min­des­tens für den Nenn­druck PN 16 be­schaf­fen sein. Schon bei der Pla­nung sollte da­rauf ge­achtet werden, diese Arma­tur an einer zentralen Stelle ein­zu­bauen.

Beim Einsatz eines Lösch­wasser­systems mit Wand­hy­dran­ten muss vor allem in hohen Ge­bäu­den sicher­ge­stellt sein, dass bei einer Lösch­was­ser­ent­nahme der Druck an allen Ventilen den Vor­gaben der DIN 14462 ent­spricht. Der Ein­satz der Druck­zo­nen­re­ge­lung mit nur einer Steig­lei­tung ist in Be­zug auf den Montage­auf­wand leicht um­setz­bar und da­durch kosten­günstiger, kann sich je­doch negativ auf Perso­nen und Lösch­durch­füh­rung aus­wir­ken. Da­her wurde diese Rege­lung nicht in die DIN 14462 auf­ge­nommen.

Es wird emp­fohlen, in hohen Ge­bäu­den die ge­fahr­lose und tech­nisch korrekte Lösung einer Druck­zo­nen­bil­dung ein­zu­setzen, die den Strang­ver­lauf in zwei oder mehr Stränge auf­teilt. Hier wird jeder ein­zelne Strang und so­mit jede Zone für sich immer mit dem gleichen Druck ver­sorgt. So werden hohe Druck­unter­schiede beim Öffnen mehrerer Ventile in den ver­schie­denen Druck­zonen ver­mieden. Das System ent­spricht da­mit den an­er­kannten Regeln der Technik, sprich der DIN 14462.
