Eine „Steigleitung trocken“ (auch „trockene Steig­leitung“ oder gemäß Norm „Lösch­wasser­lei­tung trocken“) be­schreibt im Brand­schutz eine fest in­stal­lierte Trocken­leitung, die aus­schließ­lich der Feuer­wehr zur Lösch­wasser­ver­sor­gung in einem Ge­bäude dient. Sie führt im Normal­zu­stand kein Wasser – ist also „trocken“ – und da­her für frost­ge­fähr­dete Be­reiche ge­eignet.

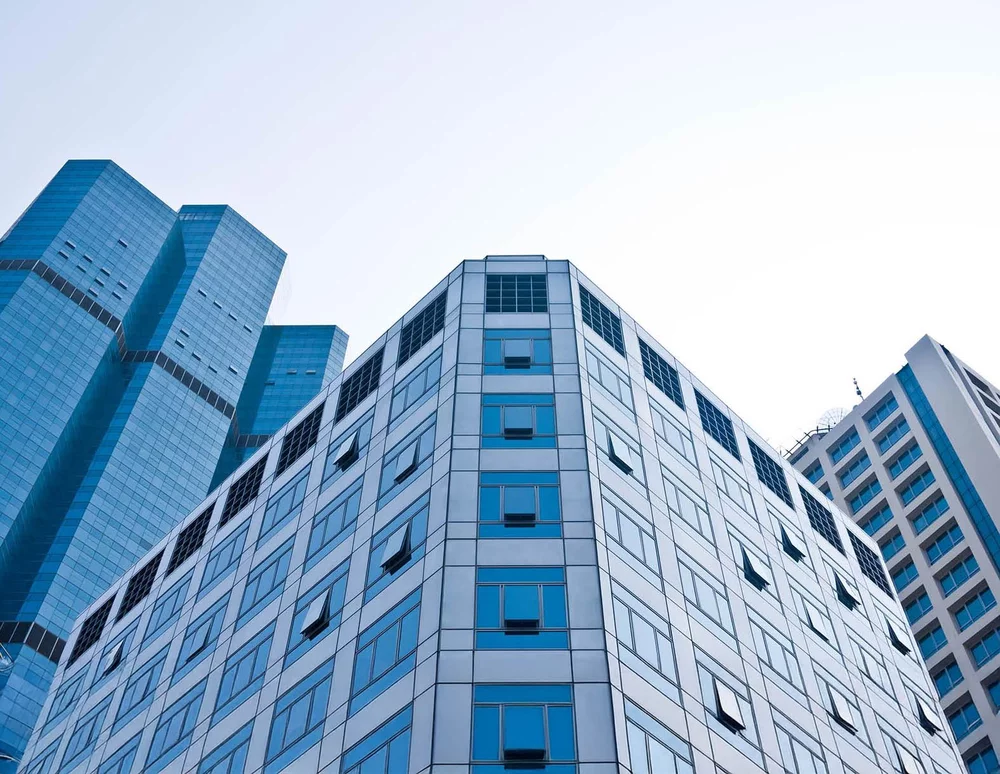

Grund­sätz­lich wird von einer „Steig­leitung“ ge­sprochen, wenn eine Leitung nach dem Ver­teiler ab­ge­zweigt und senk­recht nach oben ge­führt wird.  Trockene Steig­lei­tungen können aber auch hori­zon­tal zu den Ent­nahme­stellen ge­führt sein.

Im Brandfall speist die Feuer­wehr unter hohem Druck Lösch­wasser in die Steig­leitung ein und ent­nimmt dieses an­schlie­ßend direkt in der Nähe des Ein­satz­ortes.

• Eine gegebenenfalls auf­wendige und zeit­inten­sive Ver­legung der Schlauch­leitungen vom Lösch­fahr­zeug oder vom Hydranten bis zur Einsatz­stelle entfällt.
• Dadurch wird – nach der Lösch­wasser­ein­speisung – eine schnelle Lösch­wasser­ver­sor­gung mit hoher Lösch­leistung sicher­ge­stellt.
• Die Fluchtwege sind frei von Schlauch­leitungen und so­mit für die Eva­ku­ierung gut begehbar.

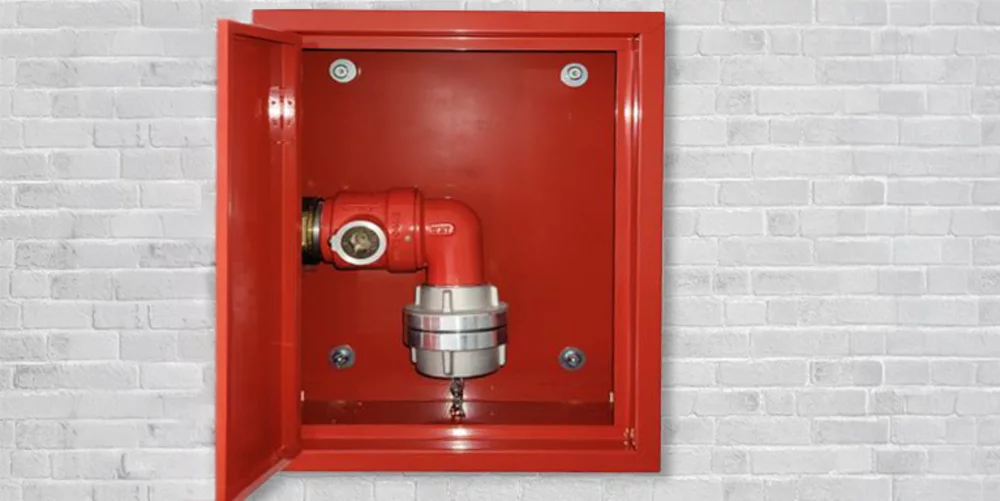

• Die Lösch­wasser­anlage trocken ist je­doch nicht für die Selbst­hilfe vor­ge­sehen. Im Gegen­satz zu Wandhydranten (Typ F und Typ S), fahr­baren Feuer­lösch­geräten oder Feuer­löschern – die im Brand­fall auch von Laien bedient werden dürfen – ist diese Anlage aus­schließ­lich der Nutzung durch die Feuer­wehr vor­be­halten.
• Im Vergleich zum Wand­hydranten oder zu mobilen Feuer­lösch­geräten steht im Brand­fall das Lösch­wasser erst dann zur Ver­fügung, nach­dem es durch die Feuer­wehr ein­ge­speist wurde.
• Durch den nicht­ge­füllten Zu­stand ist die trockene Anlage korro­sions­anfällig (bei­spiels­weise durch Kon­densat). Un­dichtig­keiten werden nur bei ord­nungs­ge­mäßer In­spektion fest­ge­stellt und müssen be­hoben werden, an­sonsten können sie im Ernst­fall den Lösch­einsatz er­schweren oder sogar behindern.
• Vorhandene wasser­führende Lösch­anlagen können nicht in trockene Anlagen um­ge­rüstet werden.

Hier er­halten Sie eine Übersicht über die ver­schie­denen Lösch­wasser­über­gabe­stationen, die die normativ richtige Trennung der Trink­wasser­anlage von der Feuer­lösch­anlagen sicher­stellen.

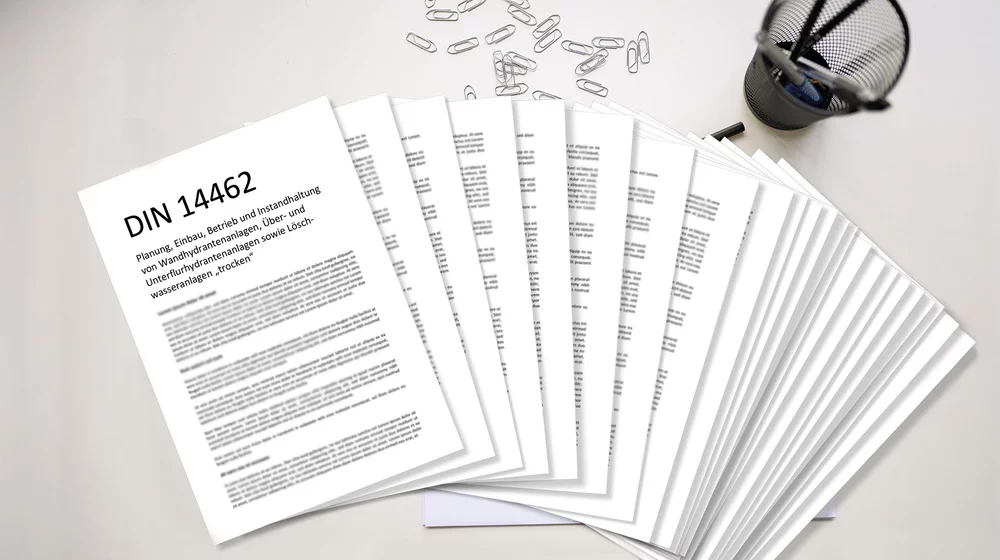

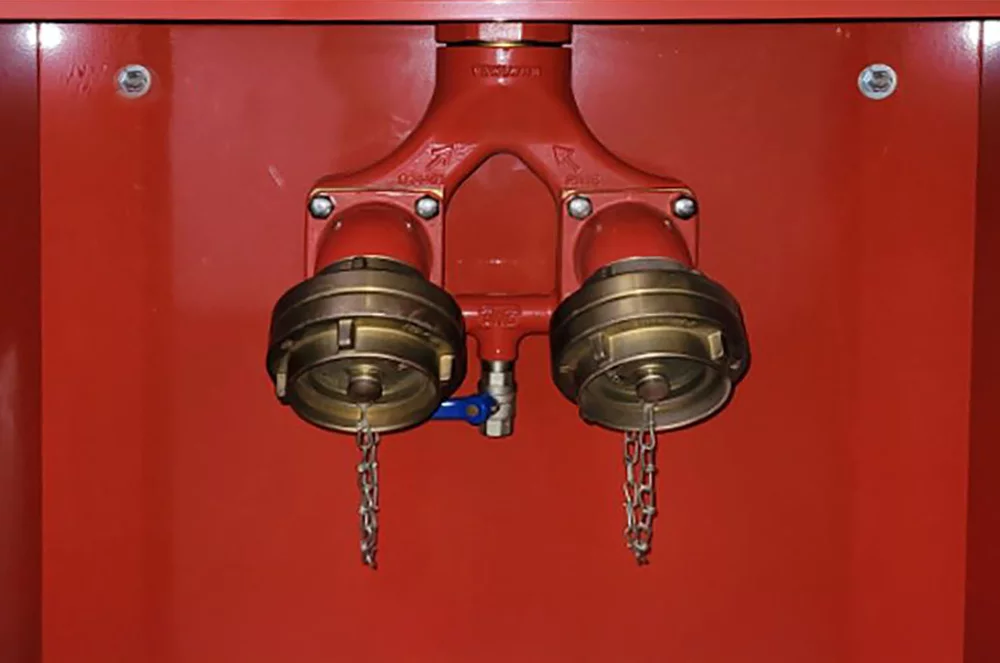

Sind in einem Gebäude mehrere Steig­lei­tun­gen ver­baut, so muss jede Lösch­was­ser­lei­tung ge­trennt ge­führt und mit einer eigenen Ein­spei­sung ver­sehen sein. Alle Ein­speise- und Ent­nah­me­ein­rich­tungen müssen der DIN 14462-2 ent­sprechen und nach DIN-Vor­ga­ben in­stal­liert sein. Außer dieser Ein­speise- und Ent­nah­me­arma­turen sind keine weiteren Ab­sperr­ein­rich­tun­gen zu­lässig.

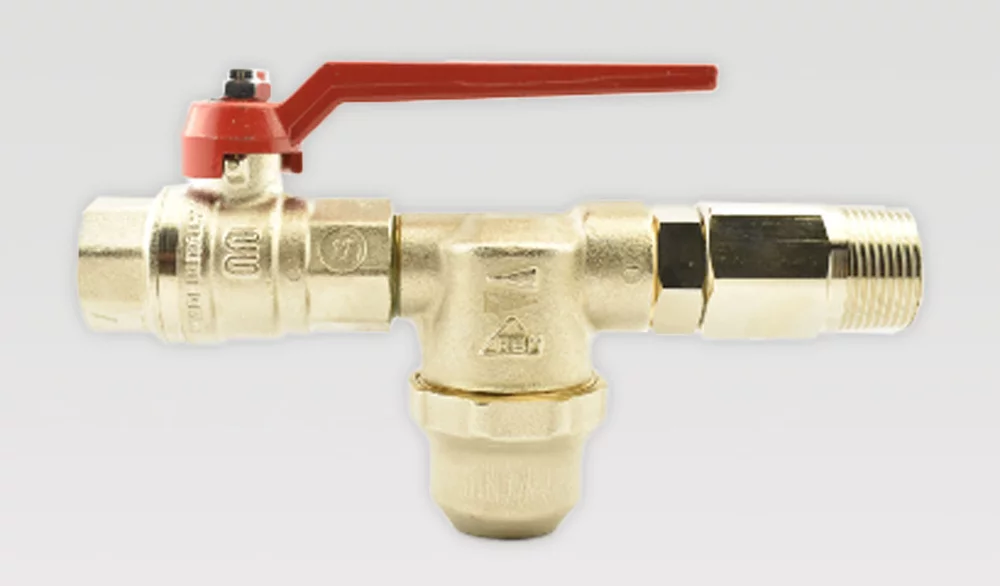

Die Nenn­weite der Lösch­wasser­leitung muss min­des­tens 80 mm auf­weisen. Ab­zwei­gende Einzel­zu­lei­tungen zu Ent­nah­me­stellen bis max. 10 m Länge können 50 mm Nenn­weite haben. Bei gerin­gerer Nenn­weite oder bei Leitungs­längen von mehr als 100 m ist die aus­rei­chende Dimen­sio­nierung rech­nerisch nach­zu­weisen. Die Lösch­wasser­leitung muss mit einem Gefälle von min­des­tens 0,5 % zu einer Ent­lee­rungs­mög­lich­keit führen. Auf­grund der hohen dyna­mischen Bean­spru­chung beim Füll­vor­gang müssen die Be­fes­ti­gun­gen der Lei­tungen er­höhte An­for­de­rungen er­füllen.

Eine feuer­be­ständige Um­klei­dung der Lei­tungen ist in der Regel er­for­derlich, so­bald diese durch Bereiche führen, in denen sich Brand­lasten befinden – es sei denn, sie sind durch eine auto­matische Lösch­anlage ge­schützt.

Wenn mehrere Ein­speise­ein­rich­tungen vor­handen sind, sollte eine er­gän­zende Kenn­zeich­nung an­ge­bracht werden (z. B. Treppen­raum 3, Ge­bäude­teil F), damit die je­wei­lige Ein­rich­tung korrekt zu­ge­ord­net werden kann. Die Lage der Ent­nahme­stellen sollten im Brand­schutz­nach­weis auf­ge­führt sein.


• Sollte die Lösch­wasser­leitung nicht be­triebs­be­reit sein (auch temporär), muss in jedem Fall deut­lich der Hinweis „Außer Betrieb“ an­ge­bracht werden.

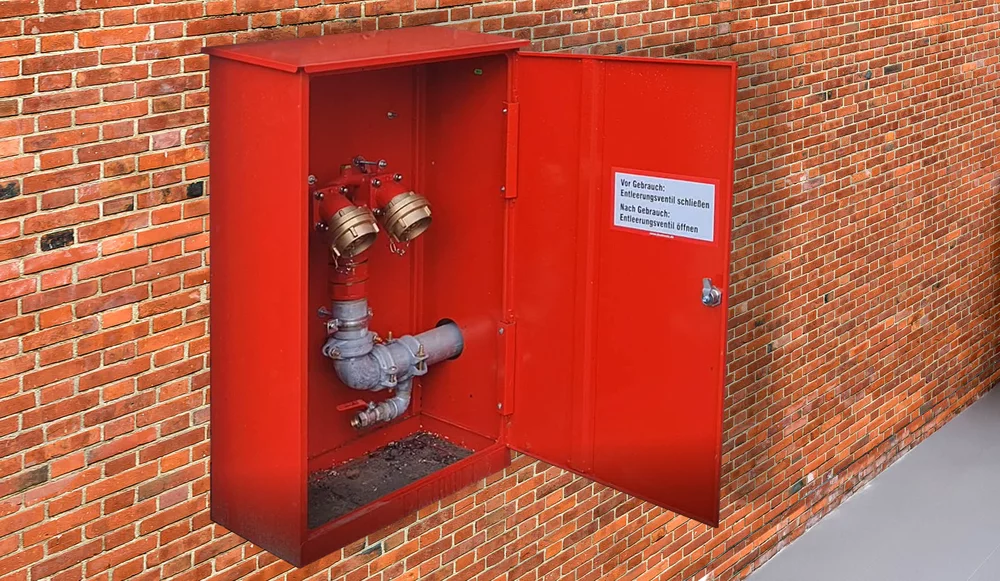

Alle Einspeise- und Ent­nahme­arma­turen müssen in da­für vor­ge­se­henen Schutz­schränken in­stal­liert sein. Ab­wei­chende Aus­füh­rungen be­dürfen der Ge­neh­mi­gung der zu­stän­digen Stellen. Die Schutz­schränke sind durch ein ge­normtes Schloss vor Mani­pu­lation und Ver­schmut­zung zu schützen; die Feuer­wehr kann sich dazu jeder­zeit Zu­gang ver­schaffen. Neben weiteren Vor­gaben nach DIN 14462 kann es auch regio­nale Vor­gaben geben, die be­rück­sich­tigt werden müssen.

Nach Fertigstellung der Lösch­wasser­anlage trocken sowie nach einer wesent­lichen Ände­rung der Anlage muss diese durch eine sach­kun­dige Person in Betrieb ge­nom­men und um­fäng­lich ge­prüft werden. Dazu ge­hören u. a. so­wohl Sicht­kon­trol­len der ge­samten An­lage als auch die Prü­fung ein­zel­ner An­lagen­teile auf kor­rek­ten Ein­bau, Zu­gäng­lich­keit, Dichtig­keit, Festig­keit und Funk­tions­fähig­keit. Ebenso müssen nach einer In­be­trieb­nahme die Lösch­was­ser­lei­tungen ent­leert, die Ent­nahme­arma­tur ge­schlossen und ein In­stand­hal­tungs­nach­weis so­wie Plom­bie­run­gen bzw. Ver­sie­ge­lun­gen an­ge­bracht werden. Alle Prüf­ergeb­nisse sind in einem Kontroll­buch zu do­ku­men­tieren. Minimax ist Ihr kompe­tenter An­sprech­partner für die In­be­trieb­nahme und Prü­fung Ihrer Lösch­wasser­anlage trocken.

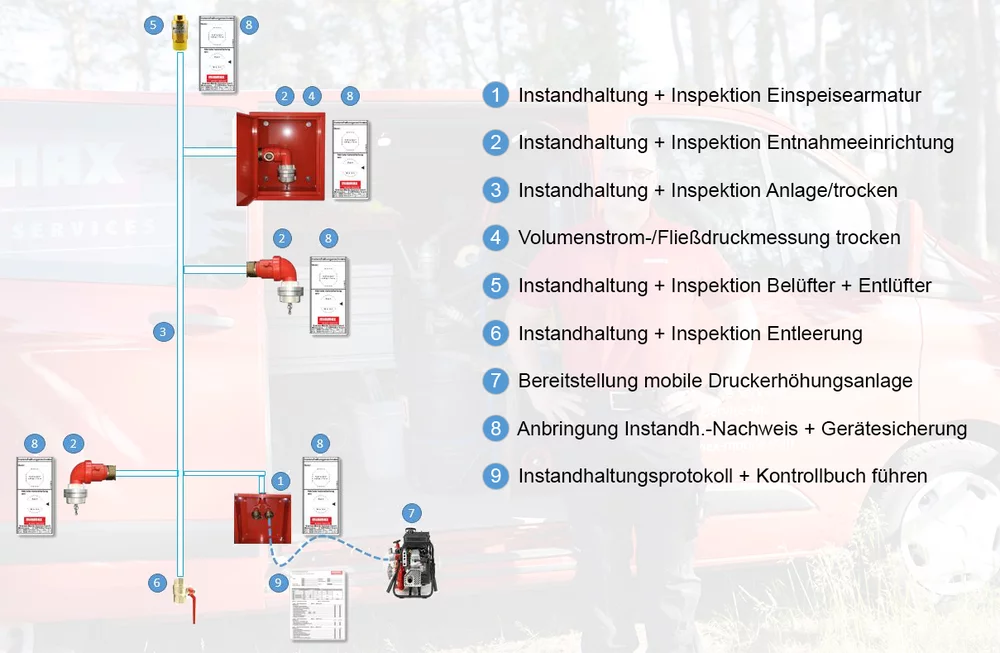

Instandhaltungs­maß­nahmen sind min­des­tens alle zwei Jahre er­for­der­lich und unter Be­rück­sich­ti­gung der Her­steller­angaben von einer sach­kun­digen Per­son durch­zu­führen. Hier­bei wird ähn­lich ge­prüft wie bei der In­be­trieb­nahme. Zu­dem wird kon­trol­liert, ob Än­de­rungen am An­la­gen­auf­bau durch­ge­führt wurden. Der Sach­kun­dige misst den Druck­verlust der Lösch­wasser­lei­tung und prüft zahl­reiche Funk­tionen und An­la­gen­teile, wie z. B. die Lei­tung auf Dich­tig­keit und Festig­keit, Ein­speise- und Ent­nahme­arma­turen, Be- und Ent­lüftungs­ventile und Ent­leerungs­einrich­tungen, ggf. vor­han­dene Druck­erhö­hungs­anlage sowie auch die Les­bar­keit und Voll­stän­dig­keit der not­wen­digen Be­schil­de­rungen. Nach der In­stand­hal­tung (so­wie auch nach jedem Ge­brauch) müssen die Lösch­wasser­lei­tungen voll­ständig ent­leert werden.
