Einsatz von CO2-Feuerlöschern in Räumen – Hier finden Sie wichtige Informationen!

Die freie Grundfläche ist die sichtbare freie Bodenfläche. Dazu zählen auch die Flächen unter Tischen,  Stühlen und offenen Regalen. Ein Beispiel für die Berechnung der freien Grundfläche finden Sie unter Punkt 10.

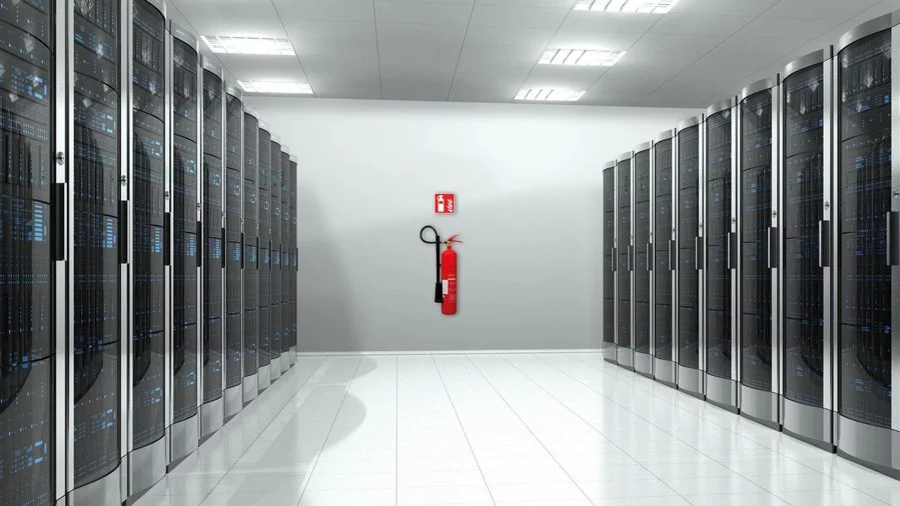

• Kohlendioxid-Feuerlöscher werden vornehmlich bei elektrischen und elektronischen Anlagen, in sensiblen Räumen und Anlagen sowie in Rein- und Reinsträumen eingesetzt, da es das einzige in Feuerlöschern einsetzbare Löschmittel ist, das völlig rückstandslos löscht. Im Falle eines Einsatzes werden die Anlagen daher nicht durch das Löschmittel verunreinigt oder gar beschädigt. Hier kommt auch der Vorteil zum Tragen, dass CO₂ nicht elektrisch leitend ist.
• CO₂-Feuerlöscher löschen besonders effektiv in geschlossenen Räumen. Im Freien dagegen oder in großen Räumen verflüchtigt sich CO₂ sehr schnell.
• Die Löschwirkung wird durch die Sauerstoffverdrängung erzielt. CO₂-Feuerlöscher eignen sich für Brände flüssiger oder flüssig werdender Stoffe (Brandklasse B).
• Kohlendioxid-Feuerlöscher sind zudem wartungs- und umweltfreundlich. Der Temperaturfunktionsbereich liegt bei -30 °C bis +60 °C.

ANWENDUNG

• Vorsicht ist geboten bei der Anwendung in engen, schlecht belüfteten Räumen. Hier besteht Personengefährdung!
• Kontakt mit dem sehr kalt austretenden Löschmittel ist unbedingt zu vermeiden! (Kälteverbrennung der Haut)
• Beim Löschen verteilt sich das ausströmende, sehr kalte CO₂ im Raum und da es schwerer ist als Luft, ergibt sich am Boden eine höhere CO₂-Konzentration als im Atembereich einer stehenden Person. Daher muss unbedingt in aufrechter Körperhaltung gelöscht werden!

PLATZIERUNG

CO₂-Feuerlöscher stehen unter hohem Druck; sie sind durch eine Sicherheitseinrichtung gegen zu hohe Innendrücke geschützt. Folgende Hinweise sollten beachtet werden:

• CO₂-Feuerlöscher müssen gegen Umfallen und mechanische Beschädigung gesichert werden.
• Bei einer Wandbefestigung muss der Wandhalter auf festen, sicheren Halt hin überprüft werden!
• Die Befestigung an der Wand sollte so erfolgen, dass sich der Tragegriff des Feuerlöschers zwischen 80 cm und 120 cm oberhalb des Bodens befindet.
• CO₂-Feuerlöscher dürfen keiner direkten Sonneneinstrahlung und ebenso keinen Temperaturen von unter -30 °C oder über +60 °C ausgesetzt sein!

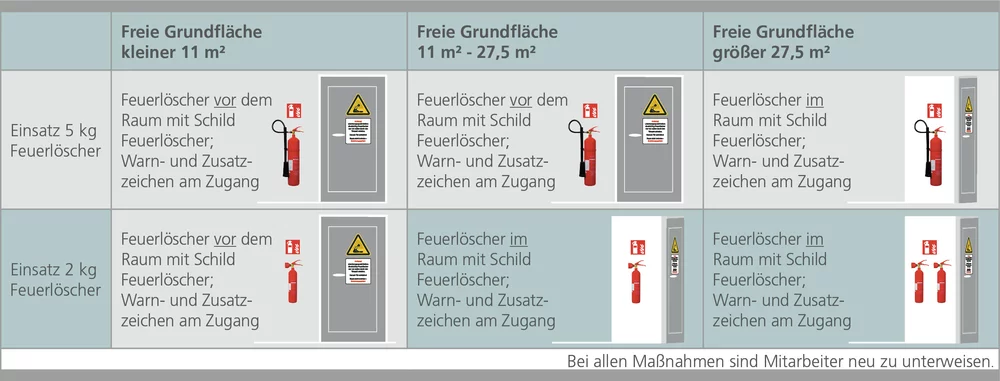

Zunächst gilt:

2 kg CO₂-Feuerlöscher erfordern mindestens 11 m² freie Grundfläche,
5 kg CO₂-Feuerlöscher erfordern mindestens 27,5 m² freie Grundfläche.

Nur wenn diese Voraussetzungen geschaffen sind, kann das Löschen mit einem CO₂-Feuerlöscher im Brandraum erfolgen. (Sollte die vorgehaltene CO₂-Löschmittelmenge größer sein, darf nur von außen durch den Türspalt oder durch die geöffnete Tür gelöscht werden! Siehe dazu Punkt 05. und Punkt 06.)

• Stellen Sie sicher, dass sich keine weiteren Personen im Brandraum aufhalten.
• Betätigen Sie den CO₂-Feuerlöscher möglichst nahe am Brandherd (jedoch ohne Eigengefährdung!).
• Führen Sie den Löschvorgang aufgerichtet im Stehen durch.
• Entleeren Sie den kompletten Inhalt des CO₂-Feuerlöschers auf den Brandherd (größtmögliche Löschwirkung).
• Verwenden Sie nur die für den Raum geeignete CO₂-Löschmittelmenge!
• Verlassen Sie den Raum unmittelbar nach dem Löschvorgang!
• Schließen Sie die Tür zum Raum.
• Hindern Sie Personen am Betreten des Raumes oder warnen Sie sie davor, bis die Feuerwehr eintrifft.

• Stellen Sie sicher, dass sich keine Personen im Brandraum aufhalten.
• Öffnen Sie die Tür zum Brandraum so weit, dass das Schneerohr oder die Löschdüse des CO₂-Feuerlöschers gerade noch durch den Türspalt passt.
• Führen Sie den Löschvorgang aufgerichtet im Stehen durch.
• Entleeren Sie den kompletten Inhalt des CO₂-Feuerlöschers in Richtung des Brandherds (größtmögliche Löschwirkung).
• Schließen Sie die Tür zum Raum sofort nach Beendigung des Löschvorgangs.
• Hindern Sie Personen am Betreten des Raumes oder warnen Sie sie davor, bis die Feuerwehr eintrifft.

• Stellen Sie sicher, dass sich keine Personen im Brandraum und im davor liegenden Raum oder Flur aufhalten, da sich das CO₂ in beide Bereiche verteilt.
• Halten Sie das Schneerohr oder die Löschdüse des CO₂-Feuerlöschers möglichst weit in den Raum.
• Führen Sie den Löschvorgang aufgerichtet im Stehen durch.
• Entleeren Sie den kompletten Inhalt des CO₂-Feuerlöschers in Richtung des Brandherds (größtmögliche Löschwirkung).
• Verwenden Sie nur die für den Raum vorgesehene CO₂-Löschmittelmenge.
• Schließen Sie die Tür zum Brandraum sofort nach Beendigung des Löschvorgangs.
• Verlassen Sie zügig den vorgelagerten Raum/Flur.
• Hindern Sie Personen am Betreten des Raumes und des vorgelagerten Raumes/Flures oder warnen Sie sie davor, bis die Feuerwehr eintrifft.

Bereits ab 4 Vol.-% Kohlendioxid in der Einatemluft ist mit erheblichen Symptomen zu rechnen. In der DGUV-Information 205-034 werden folgende Orientierungswerte für die Wirkung von Kohlendioxid (CO₂) in Abhängigkeit von der Konzentration in der Einatemluft aufgeführt:

Quelle: (BGN; ASI 8.01)

In einigen Betrieben wird bei einer möglichen Gefährdung durch Kohlendioxid noch immer ausschießlich eine Messung des Sauerstoffes (O₂) in der Atemluft durchgeführt. Das kann schwerwiegende Folgen haben:

BEISPIEL:

Beim Ausströmen von Kohlendioxid kann die Sauerstoffkonzentration der Umgebungsluft geringfügig von 21 Vol.-% auf 19 Vol.-% sinken. Diese Veränderung allein ist noch nicht gefährlich. ABER: Die dadurch auf 9,5 Vol.-% angestiegene Kohlendioxid-Konzentration ist für den Menschen lebensgefährlich.

FAZIT:

Obwohl bei einer Detektion der Sauerstoffgehalt mit 19 Vol.-% noch absolut ausreichend erscheint, besteht durch den erhöhten Kohlendioxidgehalt Vergiftungsgefahr! Wichtig ist daher auch die Messung der CO₂-Konzentration!

Die DGUV empfiehlt in ihrer Information 205-034, ...

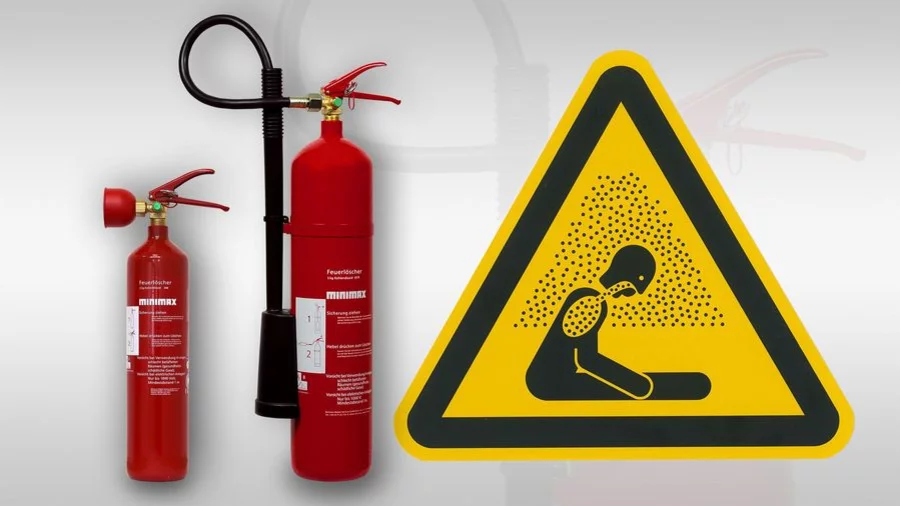

• an allen Zugängen zu den Lösch- und Gefährdungsbereichen das gelb-schwarze Warnzeichen W041 ("Warnung vor Erstickungsgefahr") und
• ein Zusatzzeichen mit den entsprechenden Hinweisen gut sichtbar und dauerhaft anzubringen. (s. Abb.1)

Die Zeichen müssen der ASR A1.3^* sowie der DIN EN ISO 7010:2020-07^**entsprechen.

__________________________

*   Technische Regeln für Arbeitsstätten „Sicherheits- und Gesundheitsschutzkennzeichnung"
** Graphische Symbole – Sicherheitsfarben und Sicherheitszeichen – Registrierte Sicherheitszeichen

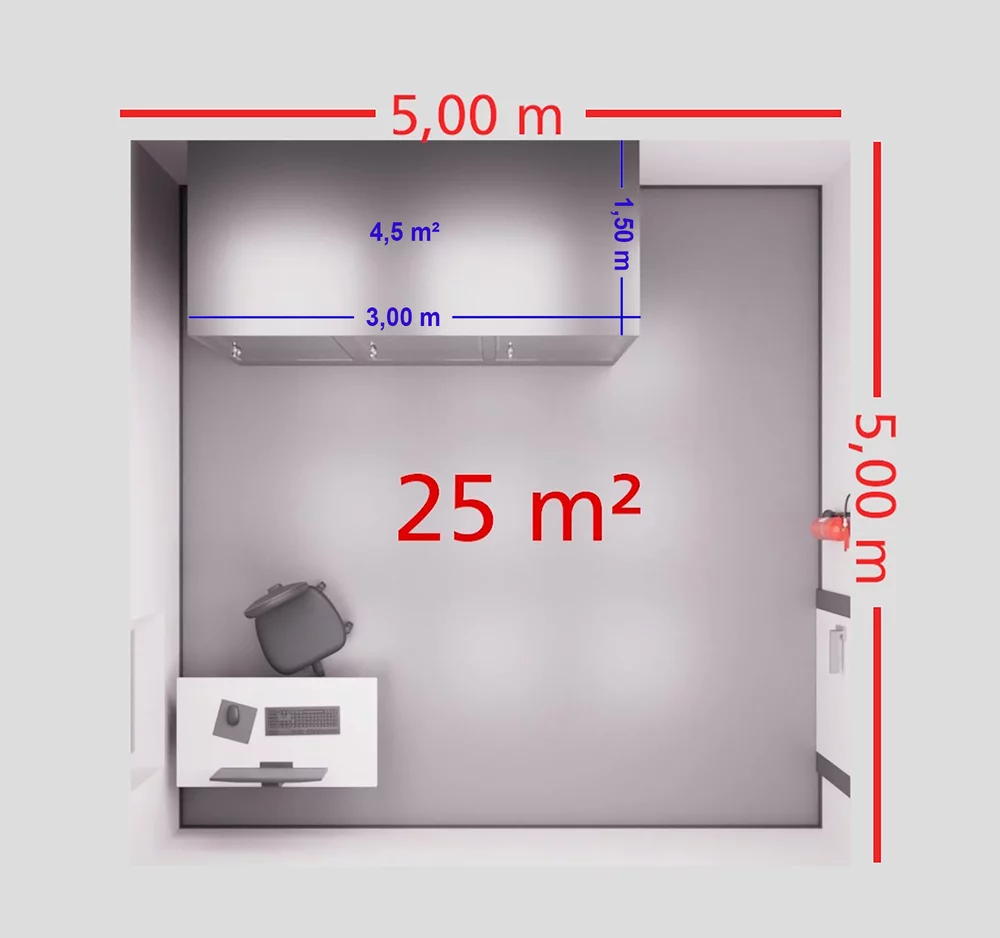

Räumliche Gegebenheiten (s. Abb.2):

• Der Raum ist 5 m breit und 5 m lang.
• In dem Raum stehen
  • 1 Schreibtisch und 1 Schreibtischstuhl
  • 1 Serverschrank (3 m x 1,5 m) mit eingehauster Elektronik, der eine Grundfläche von 4,5 m² in dem Raum einnimmt.
• Ein 5 kg CO₂-Feuerlöscher ist in dem Raum platziert.


Beim Einsatz eines CO₂-Feuerlöschers ist zu beachten:

• 2 kg CO₂-Feuerlöscher erfordern mindestens 11 m² freie Grundfläche.
• 5 kg CO₂-Feuerlöscher erfordern mindestens 27,5 m² freie Grundfläche.


Berechnung der freien Grundfläche:

(5 m x 5 m) - 4,5 m² = 20,5 m²    (Raummaß: 25 m² - Schrankgrundfläche: 4,5 m²)

Stuhl und Schreibtisch müssen nicht abgezogen werden, da sie eine sichtbare freie Bodenfläche haben und somit als "freie Grundfläche" mitgezählt werden.

Der im Raum befindliche 5 kg CO₂-Feuerlöscher benötigt mindestens eine freie Grundfläche von 27,5 m² und darf somit nicht im Raum verbleiben.

___________________________


Lösungsmöglichkeit 1:

Der 5 kg CO₂-Feuerlöscher muss vor dem Raum platziert werden (Löschvorgang VON AUSSEN).

Lösungsmöglichkeit 2:

Das im Raum befindliche 5-kg-Gerät wird durch einen 2 kg CO₂-Feuerlöscher ersetzt (Löschvorgang IM RAUM).

Lösungsmöglichkeit 3:

Der Einbau einer Löschanlage, die im Falle eines Brandes automatisch ausgelöst wird.

Für die im Raum befindlichen Elektronikschränke empfehlen wir bei Bedarf unsere Schrankschutz-Löschanlage MINIMAX CPS 1230. Die bewährte Brandmelde- und Löschsteuertechnik von Minimax sorgt hier für die zuverlässige Branddetektion sowie für die Steuerung und Funktionsüberwachung des Systems. Jeder zu schützende Schrank wird von Rauchmeldern überwacht. Anders als Wärmemelder geben diese bereits in der Entstehungsphase eines Brandes ein Signal an die Brandmelder- und Löschsteuerzentrale ab. Diese leitet dann die Energieabschaltung des Schranks ein und steuert die elektrische Auslöseeinrichtung des Löschmittelbehälters an, so dass das Löschmittel in den Schrank strömt. Gleichzeitig löst sie einen Alarm aus und sendet optional ein Signal an eine ständig besetzte Stelle.

(s. unten: Informationsmaterial Löschsysteme und Löschanlagen)

Wir beraten Sie gern zu unseren Löschanlagen für Elektronikräume und Serveranlagen. Sprechen Sie uns an!

___________________________

Checkliste

Eine > Checkliste für den Einsatz von CO₂-Feuerlöschern in Räumen bietet der bvfa - Bundesverband Technischer Brandschutz e. V. an.

Alle Beschäftigten müssen mindestens einmal jährlich über die in ihrem Arbeitsbereich vorhandenen Brandgefahren und Brandschutzeinrichtungen unterwiesen werden.^* Dazu gehört auch das Verhalten im Gefahrenfall (z. B. Evakuierung, Fluchtwege, Sammelstelle).

Bei einem CO₂-Feuerlöscher müssen Sie auf den Einsatzbereich, das richtige Verhalten beim Löschen sowie auf die Gefahren des Löschmittels in Räumen hinweisen. Diese Unterweisung sollten Sie dokumentieren.

Tipp: Minimax Mobile Services bietet > Branschutzseminare und -trainings für Ihre Mitarbeiter an.

__________________________

* gem. ASR A2.2 „Maßnahmen gegen Brände“

Die Beachtung der DGUV-Information 205-034 gilt sowohl für die Brandschutz-Unterweisung von Beschäftigten als auch für die Schulung von betrieblichen Brandschutzhelfern.^* Als Arbeitgeber haben Sie eine ausreichende Anzahl von Beschäftigten durch fachkundige Unterweisung und praktische Übungen im Umgang mit Feuerlöscheinrichtungen vertraut zu machen und als Brandschutzhelfer zu benennen.

Neben dem theoretischen Teil muss auch die Anwendung von Feuerlöschern im Rahmen von Löschübungen geübt werden. Die Schulung sollte in Abständen von 3 bis 5 Jahren sowie stets bei wesentlichen betrieblichen Änderungen wiederholt werden.

Tipp: Minimax Mobile Services bietet > Brandschutzhelferausbildungen an.

__________________________

* nach den Technischen Regeln ASR A2.2 „Maßnahmen gegen Brände“ und den Unfallverhütungsvorschriften DGUV Vorschrift 1 Grundsätze der Prävention (§ 22)

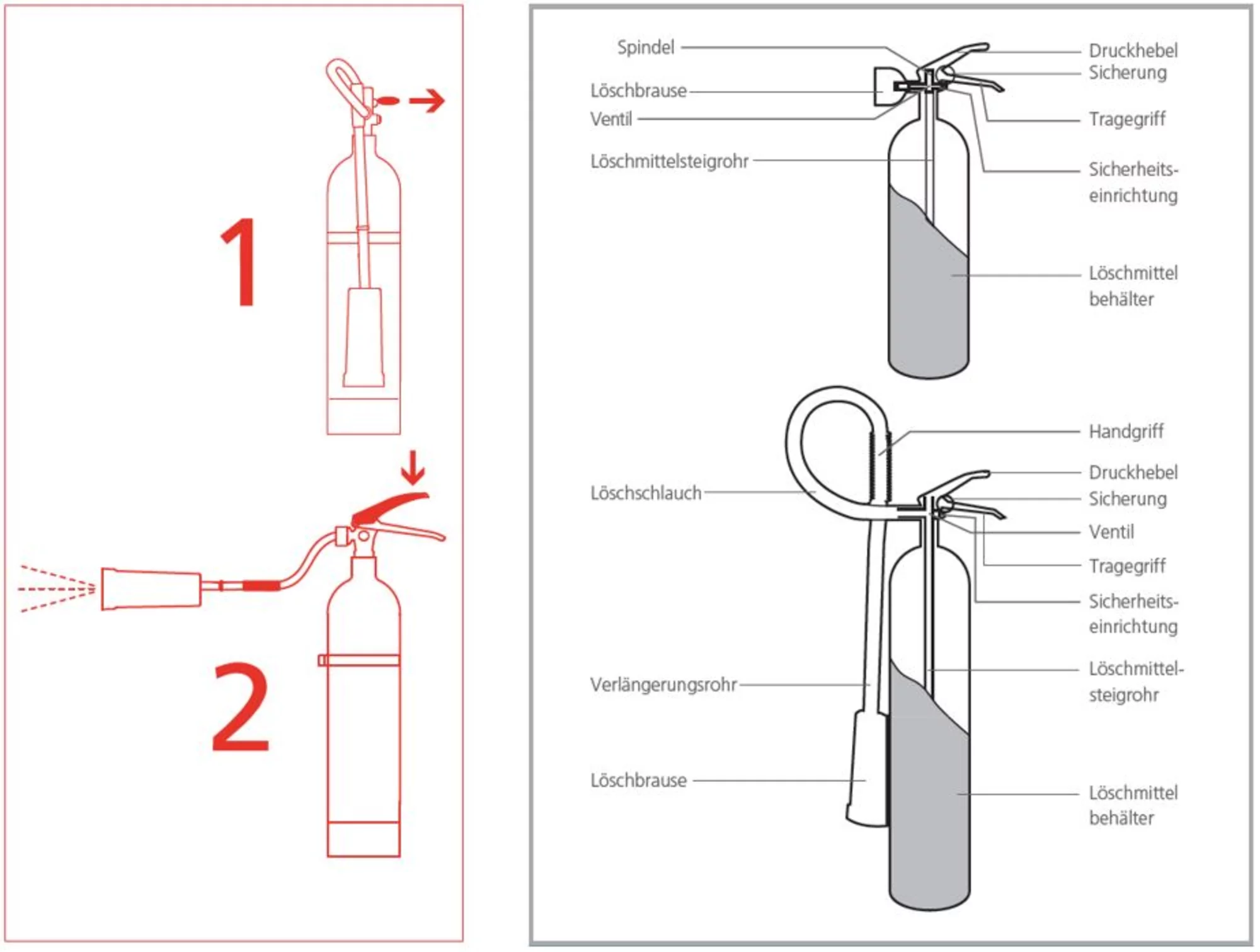

(siehe Abb. 4 unten sowie Video > Produkteigenschaften und Handhabung von Kohlendioxid-Feuerlöschern

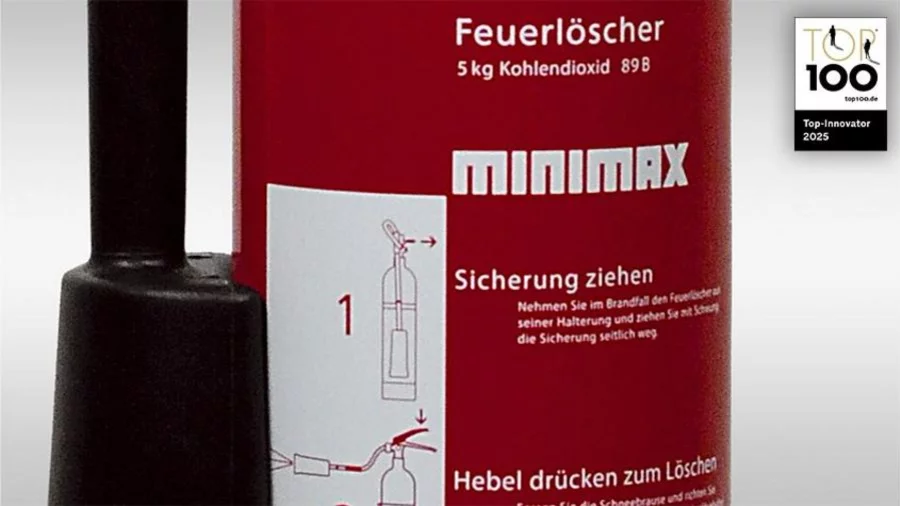

1. Sicherung ziehen

Nehmen Sie im Brandfall den Feuerlöscher aus seiner Halterung und ziehen Sie mit Schwung die Sicherung seitlich weg.


2. Hebel drücken zum Löschen

Fassen Sie die Schneebrause und richten Sie sie auf den Brand. Drücken Sie den Druckhebel und beginnen Sie dann gezielt mit dem Löschen.

Beim Betätigen des Druckhebels wird der Durchfluss des Ventilsitzes freigegeben. Der Eigendruck treibt das flüssige Kohlendioxid durch Steigrohr und Ventilkörper in die Löschbrause. Dabei kühlt es so weit ab, dass es aus der Löschbrause als Schnee-Gas-Gemisch austritt. Der Löschmittelausstoß bricht ab, wenn der Druckhebel losgelassen wird oder das Löschmittel vollständig verbraucht wurde.

Achtung:

Flüssigkeitsbrände sind stets in einem Zug zu löschen!

Warnhinweise:

Geeignet bis 1.000 Volt bei 1 m Mindestabstand, über 1.000 Volt DIN VDE 0132 beachten!

• Feuerlöscher müssen regelmäßig von legitimierten Sachkundigen nach DIN 14 406, Teil 4, instand gehalten werden.
• Nach dem Löscheinsatz müssen Feuerlöscher – auch bei nur teilweiser Entleerung – unverzüglich wiederbefüllt werden, um die Betriebsbereitschaft wiederherzustellen.
• Sämtliche Instandhaltungs- und Fülldienste übernimmt Ihr > Minimax-Service.
• Beachten Sie die Eigenschaften des Löschmittels CO₂ in engen, schlecht zu belüftendenRäumen!

zur Broschüre "Einsatz von Kohlendioxid (CO₂)-Feuerlöschern in Räumen" ...
